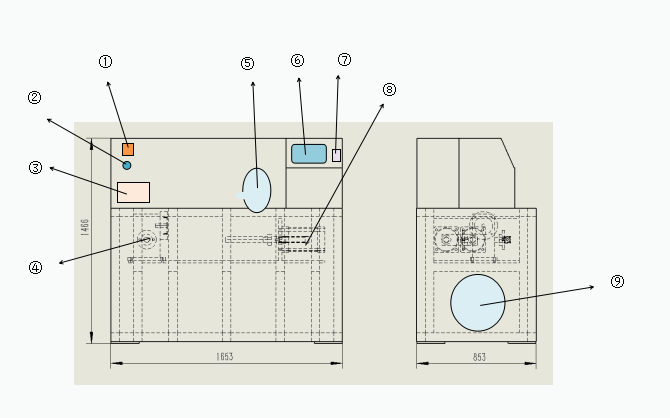

一、示意圖

              注釋：1.環境風機電源插板  2.環境風機流量調節器  3.環境風機  4. 3個模擬肺+1個采樣肺
5.金屬頭模  6.PLC控制器  7.船型電源開關 8. 變頻電機  9.CO2穩定罐

     設備運行組成：
設備驅動由變頻驅動器、變頻電機組成，機械傳動由電機減速機、聯軸桿組成。

二、設備參數

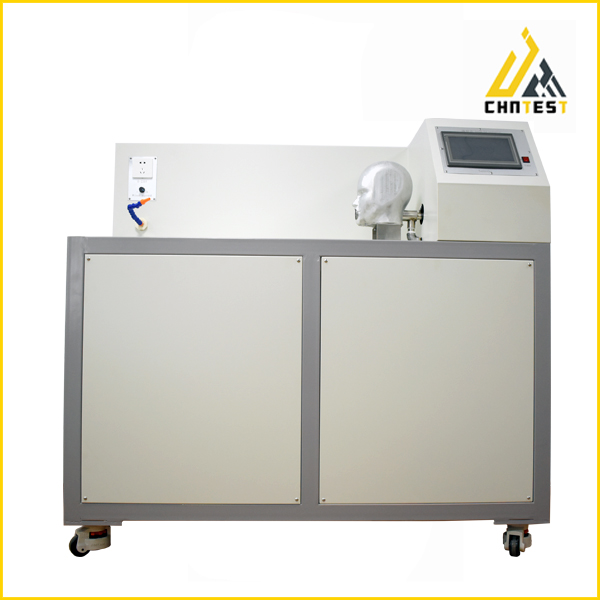

1、類型：             防護口罩死腔測試儀
2、箱體材料：         設備外殼采用冷板1.5mm折彎成型，60mm*60mm壁厚2mm方管焊接成型表面高溫烤塑。（防電、耐腐蝕）
3、相關設備尺寸：     試驗機主體尺寸 1653mm*853mm*1466mm
4、電源：             AC220V±10%   50HZ  功率：600W
5、使用溫度：         20-80℃
6、系統精度：         ≤0.5%
7、環境風機：         平衡金屬人頭面部周圍CO2濃度
8、CO2循環風機：      管道內CO2流量循環交通樞紐
9、PLC控制器：        采用高精度觸摸屏控制方式
10、電流動作斷路器：  電流動作斷路器DELIXI  DZ47sLE系列,230V 50HZ
11、交流接觸器：      SCHNEIDER LC1D25系列交流接觸器，動作電壓AC480V
12、電源模塊：        輸出DC24V
13、驅動：            采用DELTA  MS300系列變頻驅動器，變頻驅動電機
14、模擬肺：          25個循環/分鐘、2.0升/沖程
15、CO2分析儀器：     一個檢測輸入端CO2濃度、一個檢測CO2穩定罐輸出CO2濃度、一個檢測采樣肺中
CO2濃度
16、CO2穩定罐：       將CO2濃度穩定在5% （50000 PPM）

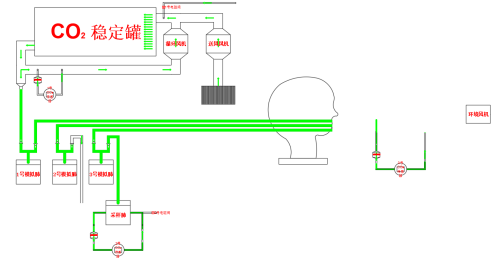

三、控制單元面板

 四、操作流程
 1、防護口罩死腔測試儀使用電源AC220V  50HZ（注意：電源選擇）

2、閉合電流動作斷路器

3、閉合船型電源開關

      操作流程：斷電開機必須按自檢啟動按鈕讓系統進入系統自檢狀態，其目的是讓CO2循環系統內CO2濃度達到5%（50000PPM）（1號CO2分析儀處于工作狀態，達到試樣測試條件）。當CO2濃度大于試驗濃度0.1%，CO2濃度超標，排氣啟動，環境風機啟動對試驗條件進行合理改善，讓其CO2濃度達到試驗條件。接著試驗啟動模擬肺開始工作，2號CO2分析儀進行工作，采樣肺開始工作，3號CO2分析儀器進行工作（工作時間3分鐘）。
       試驗結束后，請相關工作人員將設備CO2氣源斷開，關閉電源。

 五、儲運、貯存條件
 包裝后的防護口罩死腔測試儀應貯存在相對濕度不大于80%，無腐蝕性氣體和通風良好的室內。
 六、安裝方法
 1．打開外包裝，取出設備。
2．設備應放在堅固平穩的平面上，并使其保持水平狀態。
3．設備背面距墻壁必須留有50cm以上的空隙，兩邊必須留30cm以上的空隙。
4．將所配電源線插入配電箱內，請按照正確的方式進行操作。
5. 將CO2接入設備（設備在不工作的狀態下請勿將CO2接入）。
七、注意事項
 1.防護口罩死腔測試儀外殼必須有效接地，以保證使用安全。

2.防護口罩死腔測試儀相應放置在具有良好通風條件的室內，在其周圍不可放置易燃易爆物品。

3.樣品框內物品放置切勿過擠。

4.設備外應經常保持清潔，長期不用應套好塑料防塵罩，放在干燥室內。

八、維護保養
 1．本設備樣品試驗箱內請勿放置任何物品；

2．本設備應經常保持清潔；

3．經常檢查開關和儀表按鍵的靈活性；

4．保養時必須將電源開關關閉，并撥下電源插頭，CO2接入閥常閉。

九、故障處理
