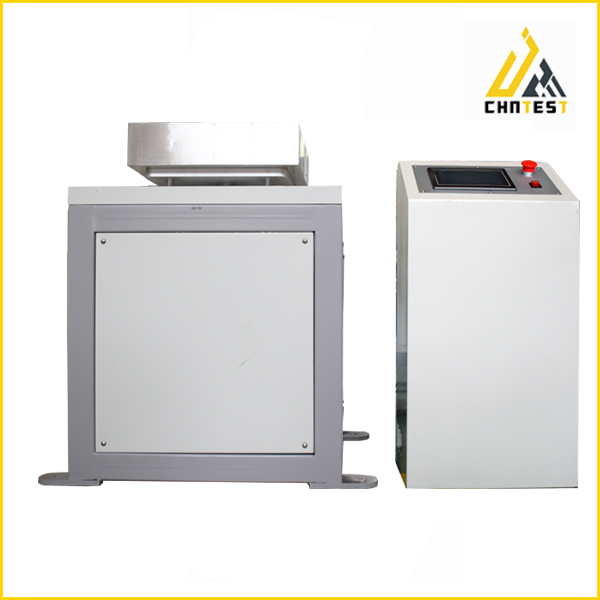

一、示意圖


              注釋?zhuān)?.試樣樣品框  2.PLC控制器  3.急停開關  4.船型電源開關  5.電源插口  6.控制柜  7.試驗機主體

     設備傳動組成：
設備驅動由變頻驅動器、變頻驅動電機組成，機械傳動由減速機，連軸桿、凸輪、撞針組成。
  二、設備參數

1、類型：             面罩機械強度試驗機
2、箱體材料：         設備外殼采用冷板1.5mm折彎成型，60mm*60mm壁厚2mm方管焊接成型表面高溫烤塑。（防電、耐腐蝕）
3、相關設備尺寸：     試驗機主體 760mm*600mm*789mm  控制柜400mm*300mm*800mm
4、電源：             AC220V±10%   50HZ  功率：200W
5、使用溫度：         20-80℃
6、系統精度：         ≤0.5%
7、接近傳感器：       接近傳感器采用OMRON TL-Q5MC1-Z系列
8、驅動：             采用DELTA  MS300系列變頻驅動器，變頻驅動電機
9、PLC控制器：        采用高精度觸摸屏控制方式
10、電流動作斷路器：  電流動作斷路器DELIXI  DZ47sLE系列,230V 50HZ
11、交流接觸器：      德國西門子SLEMENS 3TS30-10E系列交流接觸器，動作電壓AC400V
12、試驗次數：        1到10000次可設    速度100次/分鐘
13、試驗震動高度：    20mm
 三、控制單元面板

四、操作流程


1、面罩機械強度試驗機使用電源AC220V  50HZ（注意：電源選擇）

2、閉合電流動作斷路器

3、閉合船型電源開關

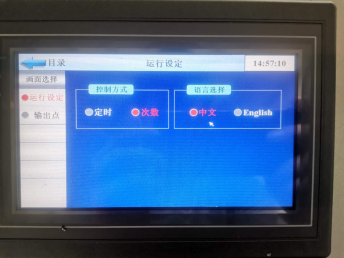

4、根據試驗要求在設置選擇界面內選擇控制方式（列：定時、次數，默認為次數。）

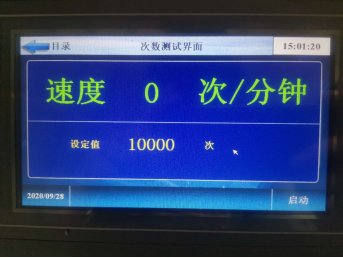

5、在啟動界面內設置試樣所需試驗次數（0到10000次可設置）

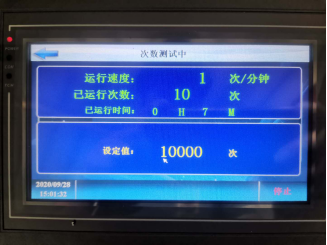

6、點擊啟動按鈕進入試驗界面（試驗界面體現，運行速度、已運行次數、已運行時間）

7、試驗結束請關閉設備電源

五、儲運、貯存條件
 包裝后的面罩機械強度試驗機應貯存在相對濕度不大于80%，無腐蝕性氣體和通風良好的室內。
 六、安裝方法

1．打開外包裝，取出設備；
2．設備應放在堅固平穩的平面上，并使其保持水平狀態；通過M12螺栓固定
4．設備背面距墻壁必須留有50cm以上的空隙，兩邊必須留30cm以上的空隙；
5．將所配電源線插入配電箱內，請按照正確方式進行操作

七、注意事項
 1.  面罩機械強度試驗機外殼必須有效接地，以保證使用安全。

2.  面罩機械強度試驗機相應放置在具有良好通風條件的室內，在其周?chē)豢煞胖靡兹家妆锲贰?br/>
3.  樣品框內物品放置切勿過擠。

4.  設備外應經常保持清潔，長期不用應套好塑料防塵罩，放在干燥室內。

八、維護保養
1．本設備樣品框內請勿放置任何物品；

2．本設備應經常保持清潔；

3．經常檢查開關和儀表按鍵的靈活性；

4．保養時必須將電源開關關閉，并撥下電源插頭。
九、故障處理
