設備概述本試驗機根據 EN957、ASTM F1250、ISO20957 等測試標準設計， 可對室內外健騎機零部件和整機進行疲勞測試，試驗方法是伺服馬達帶動健身車傳動。規格參數1.試驗樣品數量：1臺2.試驗次數：0-999999 可任意設置3.測試速度:0-50次/MIN 可調4.荷重傳感器量程：0-5000N5.氣缸加載力：50-150KG可調6.動力源：氣動壓力
1.試驗樣品數量：1臺
2.試驗次數：0-999999 可任意設置
3.測試速度:0-50次/MIN 可調
4.荷重傳感器量程：0-5000N
5.氣缸加載力：50-150KG可調
6.動力源：氣動壓力4-7kg/CM^2
7.計數器0-9999,999次 液晶顯示（自動計數）
8.測試空間：1500mm*650mm*1600mm
9.PLC 自動控制，觸摸屏觀察到所有的力值，速度；檢測運行時間、累計次數；采用觸摸屏控制，所有操作都可以直觀在觸摸屏操作。采用專用控制軟件能實現多通道閉環控制，完成試驗的全自動控制、自動測量等功能。
10.可設定檢測次數，檢測完成后設備自動停機并報警提示
11.具有停/斷電記憶及斷點檢出停機功能；突然停電后，再次來電，設備可以自動保
存資料，并按斷電前設定的參數續航運行，不需要人工再去開機設置參數。
12.停機方式：到達試驗次數停機、設件損壞或變形量過大自動停機并報警。
13.設備具有故障自診系統，設備發生故障自動診斷并顯示故障代碼，方便檢查和排除故障。
14.配備各種檢測所需夾具。
一、本機基本參數
1.試驗箱空間：500*500*600mm
2.外形尺寸：1050*970*1750mm
3.扭力采集時間范圍：0～50S
4.扭力采集次數：0～50
5.擋位：5個檔數
6.測試時間：0～50小時
7.測試扭力范圍：0～200N.m
8. 測試功率范圍：0～999.999kw
9.轉速：0-120轉/min
10.控制器：七寸觸摸屏，扭力傳感器，單點及可程式控制
12.內、外箱材質 內箱：SUS＃304鏡面不銹鋼板；外箱：SUS＃304霧面線條處理不銹鋼板或烤漆
13.標準配置：多層加熱除霜附照明玻璃視窗1套、試品架2個、測試引線孔(φ50mm)1個
14.安全保護：轉速過快報警
15:電源電壓：AC220V±10％50±1Hz
二、機臺結構
1、本設備是健身試驗性設備
A、伺服電機；（小車的轉速精準）
B、動態扭力傳感器；（測出實時的扭力）
C、減速機；
D、健身專用自行車；
三、控制器頁面及操作介紹

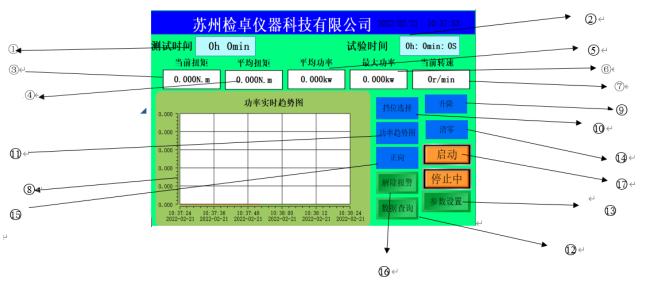

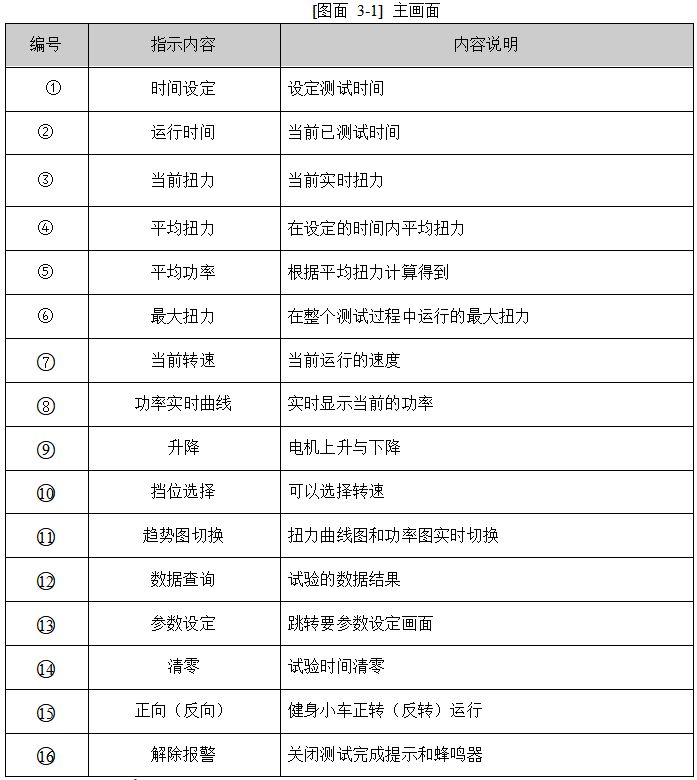

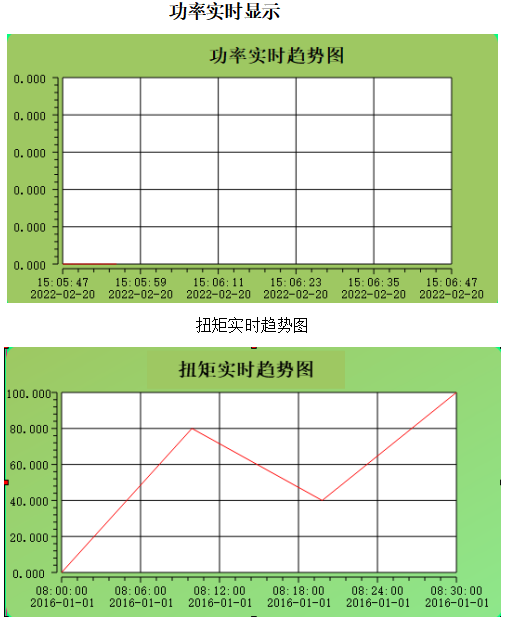

3.1主畫面介紹

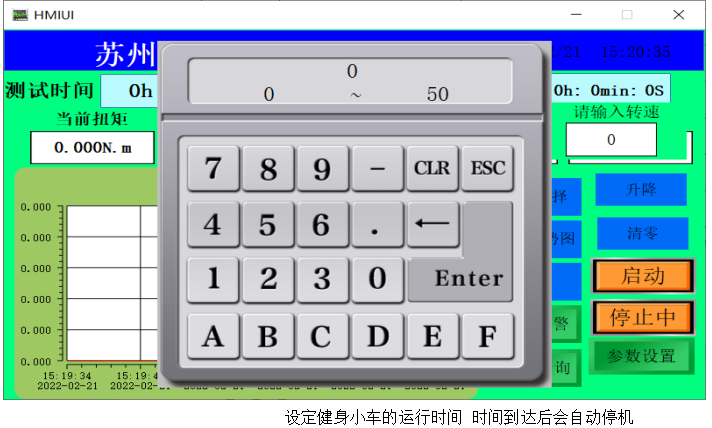

3.2設定運行時間
3.3 擋位選擇

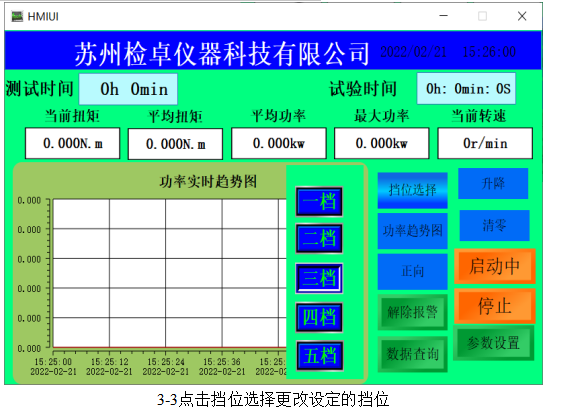

? [3.1 主畫面]中選擇監視畫面，可切換至“定值(FIX)運行第1運行畫面”。
? [4. 運行操作設定]中選擇運行方式為“定值(FIX)”。
3.4點擊參數設定進入設定畫面

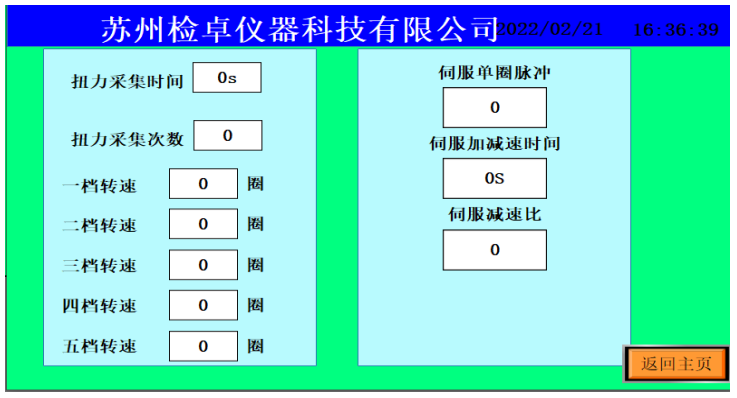

[圖面 3-4] 參數設定
設定扭力采集時間 在單位時間內采集一次數據，然后在根據扭力采集次數 計算平均扭力，各擋位轉速設定的每分鐘伺服電機是的圈數 一共5個擋位，設定完成以后，在主畫面選擇擋位。
伺服單圈脈沖根據伺服驅動器的設定的參數（一般保存出廠參數）
伺服加減速時間：速度從0到設定設定的擋位轉0速
伺服減速比：機械參數 （保持出廠參數）

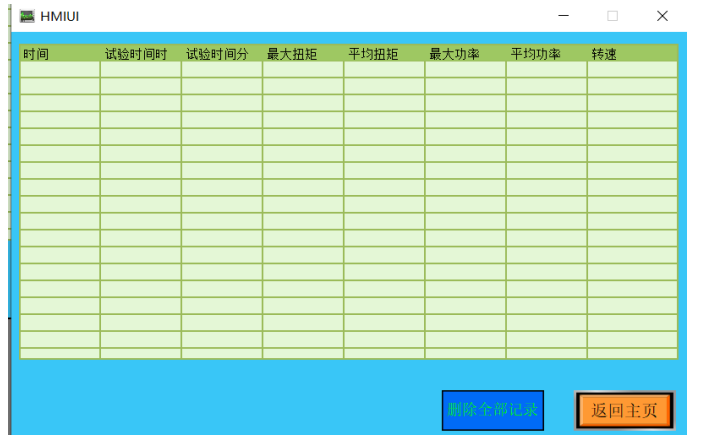

3.5數據記錄
時間：測試完成的時間。
試驗時間時（分）：該試驗的使用所使用的時間。
最大扭力：在試驗過程中所產生的最大的扭力。
平均扭力：單位時間產生的扭力的平均值。
最大功率：在設備運行過程中產生的最大的功率。
頻率功率：在設備運行過程中單位時間產生的功率的平均值。
轉速：設備運行的速度
刪除全部記錄：刪除全部測試記錄
先設定所需要測試的要求設定好 扭力的采集時間和采集次數和各擋位轉速 然后設定所需要測試時間，點擊啟動按鈕，若想停機點擊停止按鈕，設備自動記錄試驗的數據。

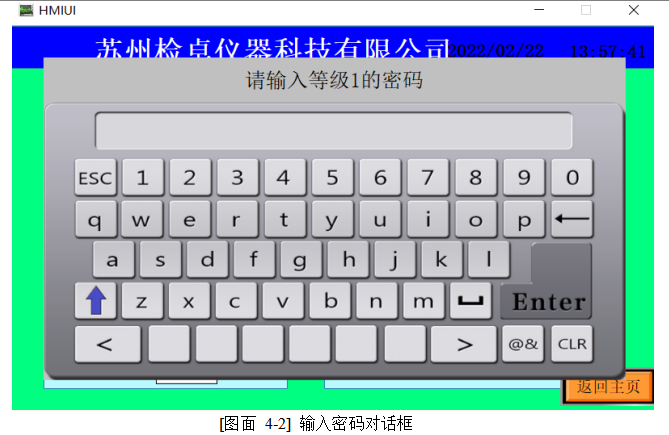

?點擊扭力采集時間輸入鍵，首先要輸入進入密碼8888，然后才可輸入采集的時間0-50S采集一次。

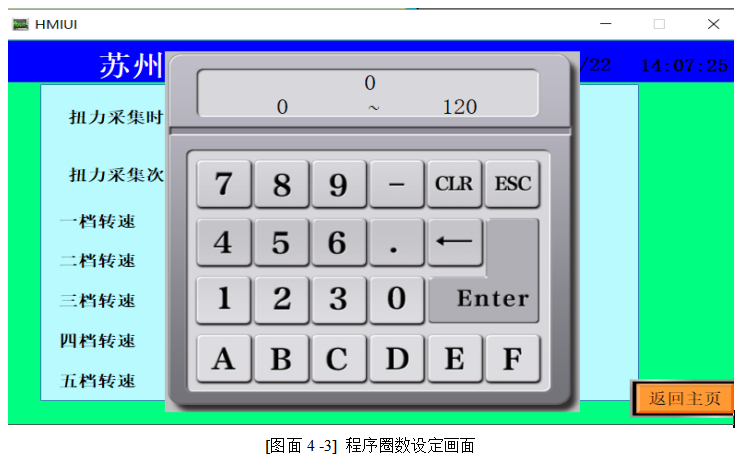

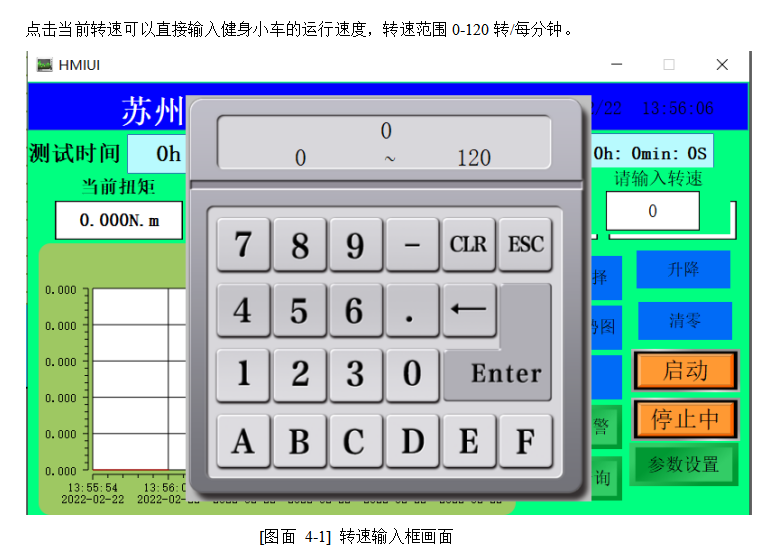

?點擊[轉速] 鍵，進入試驗程序圈數設定輸入框
四、工作原理
1、動態扭力試驗機，是電機帶動健身小車運行，來模擬人在測試運行過程中所產生的扭力和功率的數據。
五、日常保養與注意事項
要點：A、本機加濕使用之水請務必使用純凈水或蒸餾水
B、本機不可置于受水淋和陽光照射之場所
C、水箱要定時清洗，最好每月一次
1、必須指定人員操作此機，以免使機器提早損壞。
2、本機不可用作加熱或測試烘烤具有易燃、易爆、易腐蝕物品，如必進行該物的試驗時，必須考慮其危險大小，否則會造成不必要的損失，或者本機不能達到其試驗目的。
3、測試物放置量不可影響測試箱的風量回圈，否則會影響機器性能。
4、使用時，門要關好、關嚴、否則溫濕外泄，達不到性能區域。
5、做正溫度測試結束后，操作人員開門時必須沿著開站方向向后移動，防止機內大量溫濕涌出傷人。
6、開關門或從內取測試物時，不得讓物品與門上膠邊接觸，以防膠邊被壞和縮短壽命。
7、機身周圍和底部的地面隨時保持清潔，以免大量灰塵吸入機組內產生間外事故和降低性能。
8、冷凍系統是本機的核心，請一年巡檢一次所有銅管有無泄漏雪種情況，各喇叭接口、焊接口，如有油漬外泄，請通知本公司或直接處理之。
9、冷凍機組之冷凝器，定期清除灰塵，灰塵粘糊冷凝器會使壓縮機高壓開關跳脫而產生報警，產生不必要之麻煩，一般每半年清除一次，開機后使用質硬的毛刷刷之或用高壓氣嘴吹干凈。
10、配電盤之大電流接點，最好做到半年一檢修，接點的松動會使整個設備處于危險工作狀態，輕則燒壞組件，重則發生火災、報警、人身傷害非常危險。
11、加濕器及水盤經常清洗，以免產生水垢，影響蒸氣的散發，一般做完一次 試驗清洗一次，水垢得到及時排除有利加濕管的壽命，使用銅質刷子洗刷用水沖之干凈。
12、干濕球之濕布經常檢查，如有不吸水者請更換之純棉的吸水布，關系到測試濕的準確度，一般三月更換一次。做90℃以上溫度時一定要把布去掉。容易燒干，影響濕度精度。
13、配電箱內的兩個超溫保護器設定值請不要隨便調試，出廠時已調好，此保護開關是保護加熱管和加濕管空焚和缺水警報之用。
14、水路之水管，是易堵易漏之器件，請務必定期檢查有無漏水堵塞之現象，若有請及時排除或通知本公司。
15、當試驗產品時間到達后取出產品時，必須在開機狀態下且工作人員一定要戴好干燥、防電、耐溫手套進行取放產品。
16、非本機專職人員不可對本機進行維修和檢查，維修檢查時，由專職人員進行，同時要有監護人員進行監護，防止未知情人員進行通電合閘，造成觸電傷人，發生火災事故。
17、在機器使用期間如未經本公司同意私自對本機進行改造而造成損失的，本公司概不負責。
18、未按說明書的注意事項和要求進行操作造成的一切后果，本公司概責不負。
六、安裝場所及安裝方法
1、請將本機機體放置于單獨的空間，不可置于公共場所或有易燃、易爆、易腐蝕化學物品附近，以免發生故障時，發生火災和造成人身傷害。
2、機身頂部不得放置任何雜物以免重物掉下造成人體受傷財物受損。
3、搬運時不要手持電箱、電線、馬達作為推動力支點，防止電箱電器損壞、松脫或造成意外事故。
5、安裝定位調整機身底部四個平腳，使機身保持平衡，以便內箱排水和防止異常情況。
6、定位后的機器要再移位時，請將機身四個水平腳收回然后移位，再調平衡，以免損壞機器。
7、機器底部是冷凍系統，熱量比較大，故在安裝時，機身下部的散熱鋼距墻面要保持40cm以上，以便通風順暢，如圖：
七、電源的配置及安裝方法
1、配置電源之前請檢查機器在運輸過程中有無損壞，電源線有無破損，機體有無變形，送內回圈是否完好，內箱是否保持清潔。
2、機器的電源線配置：黑色為零線，黃綠雙色為地線，其余顏色均為火線。
3、本機的電源為AC220V
4、輸入機器的電源電壓波動幅度不可超過允許范圍之內，接地線必須良好，否則會影響本機性能。
5、請務必根據機器功率大小而配置適當的保險裝置，以防機器發生故障時能安全地切斷電源，以免發生火災和傷人事故。
6、請務必將機器在安全空間定位后再布線，同時確保配線與機器的額定電流電壓一致，否則會有觸電或發生事故。
7、布線人員應專業，以免錯誤接線及輸入錯誤電源而損壞機器，燒毀組件。
8、請先確認輸入電源是否在斷開的情況下再布線，以免觸電。
9、如機器有三相馬達，在接觸電源時，請必須檢查其轉向是否正確，如果是單相馬達在出廠時已經調好其轉向，在更換時，要確定其轉向正確與否，以免影響機器性能。
10、布線完畢，在確保機器控制電器無故障情況下輸入相吻合之電源，同時在通電之前必須所有電箱蓋好，否則有觸電和發生火災危險。
11、非本專業人員不可對本機進行維修和檢查，并且必須在斷電情況下進行拆裝檢查，以免發生觸電和火災。
12、不允許將電箱、電箱門、機體側板和一些安全保護裝置拆除進行工作，此種方法機器處于危險運作狀態，很危險！
13、控制面板上的總電源開關盡少頻繁操作，停機時只須開閉溫度開關和用戶電源開關即可。

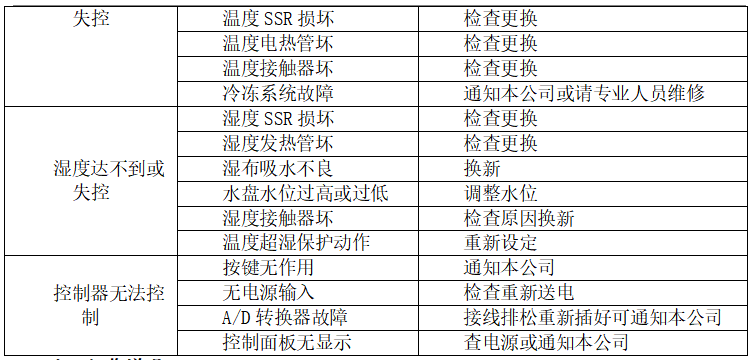

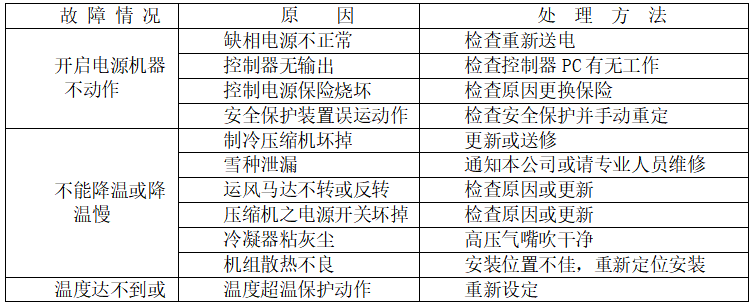

八、故障實例
九、操作說明
要點：A、必須經過專業培訓對本機器各部件工作性能熟悉
B、必須按照說明書之安全注意事項進行操作
1、開啟用戶電源開關，再開啟電源線開，然后按下溫濕表開關。
2、待溫濕表顯示正常畫面后便可進行溫濕度及進間設定。
3、溫濕度及時間的設定值要根據用戶被測產品之要求相符合。
4、溫濕度表之各功能的設定必須由專職人員進行操作或按照溫濕表之說明書進行操作。
5、各功能表設定完畢后，必須將機門關好，關嚴然后才可以正常運轉機器。
6、最初運輸機器時，搬運時不得傾斜，一定要注意運轉馬達的轉向及三相馬達之轉向，放置6小時才能開機。
7、按下控制器之運轉開關機器便按照設定之溫濕度運轉。
8、當溫濕達到用戶產品要求需停機時，必須將控制器之溫濕表開關關閉后方可從中取放產品。
9、溫濕表具有體之操作參閱溫濕表之說明書。
★特別注明：本機如果發現伺服電機發生報警代碼，需要斷電重新上電，若代碼直接消失，請檢查小車是否被堵塞和適當降低小車的運行速度；若斷電故障無法消失，請聯系廠家
