一． 概述

說明：試驗方法是模擬日常條件下，檢驗座椅對長期重復性載荷的承受能力。

工作原理：

符合標準：QB/T1952.1-2003

座椅扶手強度和疲勞試驗時，將扶手加載塊調整到扶手試驗部位，通過與水平成45°方向的扶手加載塊，對扶手各施加250N力，兩個扶手加載模塊同時對扶手進行5000次加載。

后續測定變形量參照QB/T1952.1-2003標準規定。

技術參數：

SHK-ZS11座椅扶手強度和疲勞測試機

氣缸行程：150mm

沖擊頻率：20次/min~25次/ min

加載力:250N

計數器：電子式0~999999

高度:可調550mm   寬度可調兩側各:100mm

體積：1700*1100*1450（W*D*H）

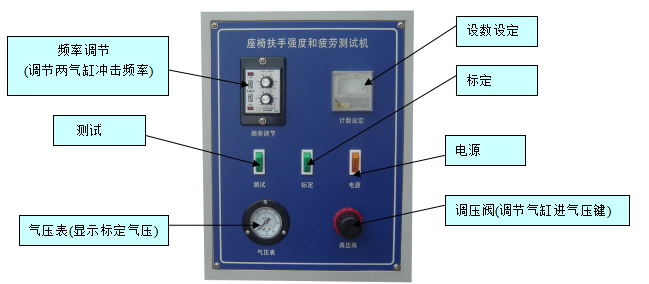

二． 整機外觀及操作面板注解

試驗準備：

1. 將測試件通過底板四周壓塊限位在底板上，通過手輪絲桿將活動橫梁調整到適當位置，氣缸位置通過T型滑軌裝置調整兩側對稱。

2.接通總電源和總氣源，將控制箱上的電源按鈕鍵按到1位接通控制箱電源.

3.將標定鍵按至1鍵，調節操作面板上調壓閥旋鈕，通過氣壓表顯示數據將氣壓調至相當于250N力的壓力（3Kg/c㎡,，0.3Mpa,42.5psi）

4.按下計數設定中RESET鍵，使計數清零并設定測試次數，通過頻率調節將氣缸測試頻率調至規定范圍

5.將標定鍵復位至0位，將測試鍵按至1位，氣缸工作

6.測試到設定次數后，氣缸復位，關閉電源。后續扶手變形量測量參照標準QB/T1952.1-2003

四．保養事項及故障排除

保養事項：

1. 儀器使用前必須放在穩固的地面上

2. 測試過程中不允許搬弄機臺

3. 選擇相應電源電壓，切勿過高，以免燒壞元器件

4. 在儀器出現異常時，請與本公司聯系以便及時處理

5. 機器工作時必須有良好的通風環境

6. 氣缸桿須及時加潤滑油，其它常運動零部件也須常加潤滑油

7. 每次試驗完畢，清理機臺，保持機臺清潔

8. 控制箱部分須用干布擦拭，不可用濕布

故障排除：

1. 如果打開電源沒有顯示，說明沒有接通電源或電源指示燈損壞，若電源指示燈損壞，須更換。若電源端子沒有電源輸出請檢查電源線或通電插座。

2. 如果接通電源，電源指示燈有指示，按啟動鍵機器不工作，請檢查繼電器是否有掉線或斷線，若有掉線或斷線請及時接好，若無掉線或斷線情況說明繼電器損壞須更換。

3. 如果接通氣源，氣缸運動速度調不到規定速度，說明氣源不暢，請檢查是否有漏氣、氣源接頭是否嚴密或者是電磁閥是否損壞，若損壞請更換。

4. 當試驗到計數器設定次數后，氣缸仍不停止工作，說明（1）、計數器損壞；（2）、計數器設定次數后，未復位寫入。

5. 如果電源指示燈亮，計數器無顯示，說明計數器已損壞，須更換計數器。
