親愛的用戶：

感謝您購買檢卓折彎機，在您啟用折彎機前，請仔細閱讀說明書，相信它能讓您的折彎機發揮最大的作用。閱讀完說明書后，請將其妥善保管，以便隨時查閱。

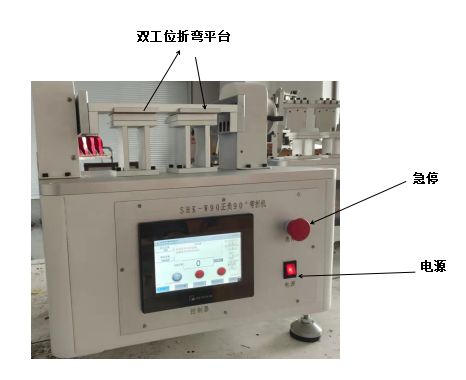

一、示意圖

二、設備外形相對參數

1、機型：為矩形箱體型。

2、機體材料：設備外殼采用冷板1.5mm折彎成型，表面高溫烤塑（防電、耐腐蝕），工作臺為鋁合金材質，表面噴砂靚穎處理。

3、相關設備尺寸：折彎機主體：530mm*430mm*530mm  操作面板：380mm*210mm

 三、設備類型及技術指標

   1、電源：電源為兩相三線制AC220V±10%  50HZ

  2、設備功率：500 W

      3、工作溫度：室溫

      4、測試角度精度：±0.1°

      5、折彎角度：0°-270°（角度范圍內任意角度可調）

      6、彎棒R角：0.1-6mm（R角范圍內可調）

      7、測試速度：0-40次/min（速度范圍內可調）

      8、測試停留時間：1-999s（停留時間范圍內可調）

      9、折彎工作臺：雙工位

  10、測試次數：0-99999次（次數范圍內可設）

  11、驅動：伺服電機驅動，同步帶1比1傳動

      12、控制系統：三菱PLC觸摸屏控制系統

四、相關控制單元說明

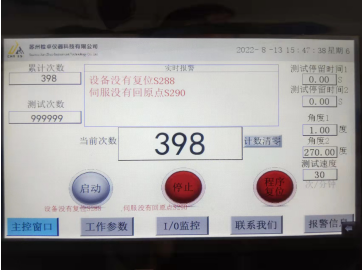

工作界面見下圖

1、在折彎機上電后，請打開急停按鈕，折彎機會處于抱死狀態，這個狀態為折彎機工作前的待命狀態，不可用手掰動折彎機，如果掰動會導致折彎機故障（當急停處于關閉狀態，可掰動折彎機）。

2、無論折彎機在任何角度請點擊控制屏的程序復位，折彎機會停留與180°的位置，可在180°位置處的測試工位臺上安裝對應的測試樣件。

3、程序復位、試樣安裝在工位后，請設置對應的折彎試驗的速度、測試次數和折彎角度（角度1為小角度、角度2為大角度）。

4、測試停留時間1和測試停留時間2，分別對應角度1和角度2的停留時間設定。

5、設置好折彎試驗的條件后點擊啟動。

注意：在每次重新試驗時請將上一次的試驗次數清零長按3秒

  五、儲運、貯存條件

   包裝后的折彎機應貯存在相對濕度不大于80%，無腐蝕性氣體和通風良好的室內。

  六、結構概述

    本設備采用三菱PLC觸摸屏控制和伺服電機驅動，同步帶1比1傳動的動作方式、來實現折彎試驗的要求、通過編碼器對折彎角度的檢測來測量折彎的對應角度。

  七、注意事項

１．設備工作時請勿將手靠近折彎機，以保證使用安全。

２．設備周圍請勿放置其他容易飄動的物品，防止無人看管時導致容易飄動的物件進入折彎平臺。

３．在操作本設備時請閱讀完產品書名。

４．箱內外應經常保持清潔，長期不用應套好塑料防塵罩，放在干燥室內。

  八、維護保養

1．本設備頂蓋上請勿放置任何物品；

2．本設備應經常保持清潔；

3．經常檢查開關和觸摸屏按鍵的靈活性；
