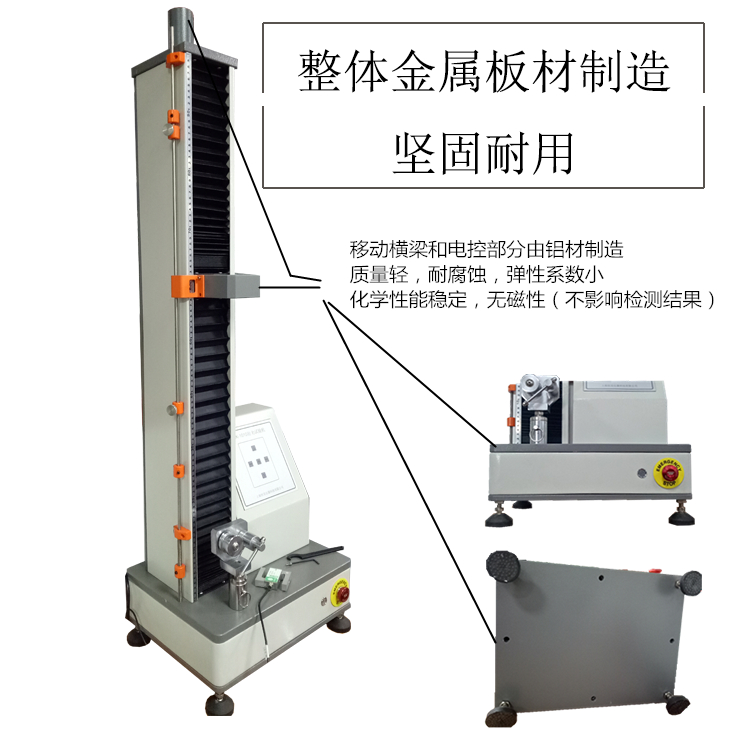

SHK-A102電腦式萬能材料試驗機采用全電腦伺服閉環控制系統，試驗過程實時采集、處理分析、執行數據命令，有效保證準確的加載速度和測力范圍，對載荷、位移的測量和控制有較高的精度和靈敏度。安裝公司最新研發高性能控制主板可實現材料定負荷試驗，定位移形變試驗，定時間周期往復的自動控制試驗。
功能
適用于各種材料、半成品、成品等進行拉伸、
剝離（90°和180°）、撕裂、穿刺、壓縮、彎曲、
剪切、兩點延伸（需另配引伸計）、彈性模量（需另
配模量傳感器 ）等物理力學性能的測試。
適用行業
廣泛應用于計量質檢；橡膠塑料；冶金鋼鐵；機械
制造；電子電器；汽車生產；紡織化纖；電線電纜；
包裝材料和食品；儀器儀表；食品藥品：醫療器械；
彈簧；壓簧；民用核能；民用航空；高等院校；科研實驗所；商檢
仲裁、技術監督部門；建材陶瓷；石油化工；其它行業。
產品特性
采用進口力傳感器、光電編碼器進行力值和位移測量，控制器采用嵌入式單片微機結構，內置功能強大的測控軟件，集測量、控制、計算、存儲功能于一體。具有自動計算應力、延伸率（需加配引伸計）、抗拉強度、彈性模量的功能，自動統計結果；自動記錄最大點、斷裂點、指定點的力值或伸長量；采用計算機進行試驗過程及試驗曲線的動態顯示，并進行數據處理，試驗結束后可通過圖形處理模塊對曲線放大進行數據再分析編輯，并可打印報表，產品性能達到先進水平。
滿足標準
《GB/T16491-2008 電子萬能試驗機》
隨機附件
| 電源線/串口線 | 壓縮夾具一套（可選） | 電腦打印機（可自配） | 說明書/保修卡等 |
 |  |  |  |
A1系列｜單柱立式
增值附件

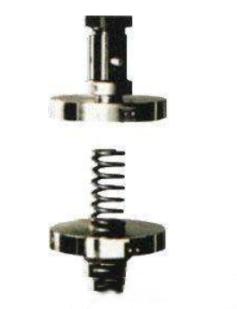

| 材料剝離夾具 | 橡膠拉伸夾具 | 壓縮夾具 | 三點抗彎夾具 |
 |  |  |  |
技術參數
| 型號 | SHK-102 |
| 最大負荷 | 5kg 10kg100Kg, |
| 精度等級 | 0.5級 |
| 有效測力范圍 | 0.4％～100％ |
| 測力精度 | 示值的±0.5％以內 |
| 試驗機分辨率 | 最大負荷1/500000，內外不分檔，且全程分辨率不變 |
| 負荷傳感器 |
基本配置：拉、壓傳感器（最大負荷）一只 擴展配置：可加配多個傳感器 |
| 有效試驗寬度 | 100mm |
| 有效拉伸空間 | 600mm（不含夾具） |
| 試驗速度范圍 | 0.001～500mm/min |
| 位移測量精度 | 示值的±0.5％以內 |
|
變形測量系統 （根據需求選配） |
擴展配置：大變形:最小標距10mm、變形范圍：800mm（適用于橡膠等延伸量較大的試樣） 擴展配置：小變形（5025）：標距50mm 變形范圍：25mm（適用于鋼材等延伸量較小的試樣） |
| 變形測量精度 | 示值的±0.5％以內 （可根據客戶要求選配大變形或小變形） |
| 位移示值準確度 | ±0.3% |
| 位移分辨率 | 0.04μm |
| 力控速率調節范圍 | 0.005～10% F•S/s |
| 力控速率控制精度 | 力控速率＜0.05% F•S/s時：±0.5% 力控速率≥0.05% F•S/s時：±0.3% |
| 伸長速率調節范圍 | 0.005～10% FS/s |
| 恒力、恒變形、恒位移控制精度 | 設定值＜10% F•S/s時：±1% 設定值≥10% F•S/s時：±0.3% |
| 安全裝置 | 電子限位保護 |
| 升降裝置 | 快/慢兩種速度自動控制，可點動 |
| 返回功能 | 手動或自動兩種選擇、試驗結束后自動或手動以最高速度返回試驗初始位置 |
| 超載保護 | 超過最大負荷10％，機器自動保護 |
| 夾具配置 | 拉伸夾具一套、壓縮夾具一套 |
| 主機尺寸 | 510×610×1400mm(長*寬*高) |
| 動力系統 | 臺灣臺達伺服電機+驅動+臺灣TBI滾珠絲桿 |
| 電源 | 220V、50HZ、 |
| 功率 | 0.4KW（根據不同力值需求，標配不同功率電機） |
| 主機重量 | 75Kg |
A1系列｜單柱立式
軟件功能介紹：
1.測試標準模塊化功能:提供使用者設定所需應用的測試設定，范圍涵蓋GB、ASTM、DIN、JIS、BS…等測試標準規范。
2.試樣資料:提供使用者設定所有試樣數據，一次輸入可重復使用。并可自行增修公式以提高測試數據性。
3.雙報表編輯:完全開放式使用者編輯報表，供測試者選擇喜好的報表格式（測試程序新增內建EXCEL報表功能擴展了以往單一專業報表的格局）
4.各長度、力量單位、顯示位數采用動態互換方式，力量單位T、Kg、N、KN、g、lb，長度單位mm、cm、inch。
5.圖形曲線尺度自動化(Auto Scale)，可使圖形以較佳尺度顯示。并可于測試中實時圖形動態切換。具有荷重-位移、荷重-時間、位移-時間、應力-應變荷重-2點延伸圖，以及多曲線對比。
6.測試結果可以EXCEL格式的數據形式輸出。
7.測試結束可自動存檔、手動存檔，測試完畢自動求算最大力量、上、下屈服強度、環法、逐步逼近法、非比例延伸強度、抗拉強度、抗壓強度、任意點定伸長強度、定負荷延伸、彈性模量、延伸率、剝離區間最大值、最小值、平均值、凈能量、總能量、彎曲模量、斷點位移x％荷重、斷點荷重X％位移、等等。備份：測試數據可保存在任意硬盤分區。
8.軟件具有歷史測試數據演示功能。
9.軟件界面參考：
設備通用技術指標：
1.計算機的數據采集率：加載、延伸和應變通道同時工作時最高 1 kHz
2.位置測量精度：±0.02 mm 或位移的 0.05%（取大值）
3.橫梁速度精度（零載荷或恒載荷）：設定速度的 ±0.5%
4.載荷測量精度:示值讀數的 ±0.5%，載荷傳感器滿量程至容量的 1/100
5.應變測量精度:示值讀數的 ± 0.5% 至引伸計滿量程 1/100
6.單相電壓： 220V AC ±10%，50 至 60 Hz。 電源應無最大峰谷值高于平均電壓 10% 的尖鋒、 電涌或涌沖。
7.工作溫度：+10℃ 至 +35℃
8.環境濕度范圍： ≤80%，無冷凝
9.機器運行環境：針對正常的實驗室條件設計。如果實驗室或周邊環境中有超常量粉塵、腐蝕性氣體、強電磁場或 有害物質等，必須對試驗設備采取保護措施。定期檢查控制器后面板的連接線是否接觸良好，如有松動，應及時緊固。試驗后若有一段較長的時間不用機器時，關閉控制器和電腦。控制器上的接口為一一對應，插錯接口可能對設備造成損壞
