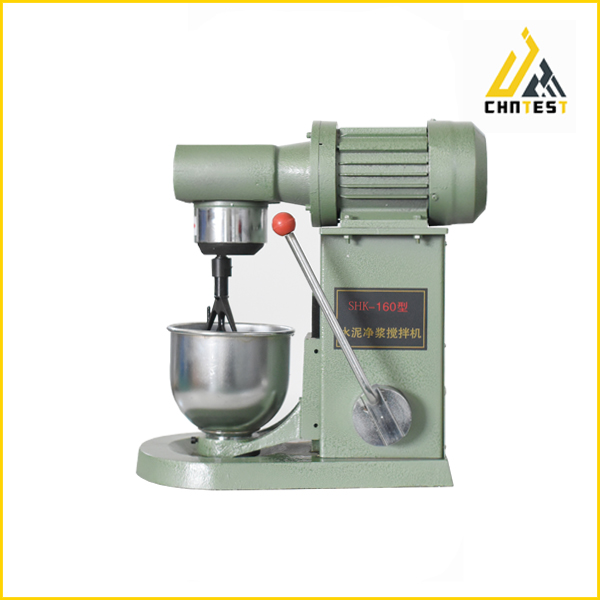

SHK-160水泥凈漿攪拌機
用途和適用范圍：
    水泥凈漿攪拌機將按標準規定的水泥和水混合成攪拌成均勻的試驗用凈漿，供測定水泥標準稠度、凝結時間及制作安全性試塊用，是生產廠、建筑施工單位、有關大專院校和科研單位試驗室不可缺少的設備。本儀器按照J(rèn)C/T729-2005國家標準設計制造，適用于GB/T1346-2001水泥標準稠度用水量，凝結時間，安定性檢驗方法。
主要技術參數
攪拌葉工作時，自轉的同時沿鍋周邊公轉，自轉方向為順時針，公轉方向為逆時針。
攪拌葉轉數及時間：


攪拌葉片寬度： 111mm
攪拌葉與葉片軸聯接螺紋： M16×1
攪拌鍋內徑×最大深度： 160×139(mm)
攪拌鍋壁厚：1mm
攪拌葉片與攪拌鍋之間工作間隙： 2±1mm
電壓：3相3線380V/50HZ，分馬力雙速電動機功率為0.55/0.37kW、8/4P
外形尺寸： 472×280×466(mm)
10、凈重： 45Kg


主要結構及工作原理：

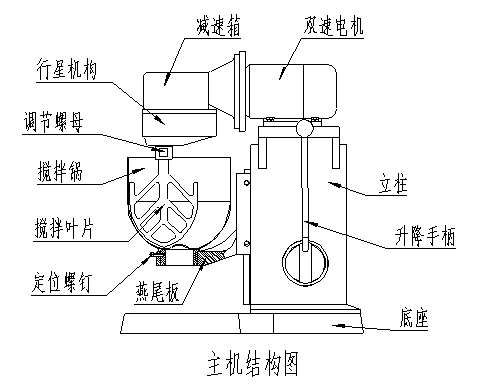

結構： 主要由底座、立柱、減速箱、燕尾板、攪拌葉片、攪拌鍋、雙速電動機組成。（見主機結構圖）
工作原理： 雙速電動機軸由聯接法蘭與減速箱內蝸桿軸聯接，經蝸輪減速使蝸輪軸帶動行星定位套同步旋轉，固定在行星定位套上偏心位置的葉片軸帶動葉片公轉。固定在葉片軸上端的行星齒輪圍繞固定的內齒圈完成自轉運動。由雙速電機經程序控制器控制自動完成一次慢-停-快轉的規定工作程序。攪拌鍋與燕尾板用定位螺釘旋轉鎖緊。
起吊與安裝：
起吊本機器不設起吊裝置，人工搬運即可。
安裝本機器不需特制基礎及地腳螺釘，只需將設備放置在平整的水泥平臺上，并墊一層厚5―8mm橡膠板。
操作與使用：

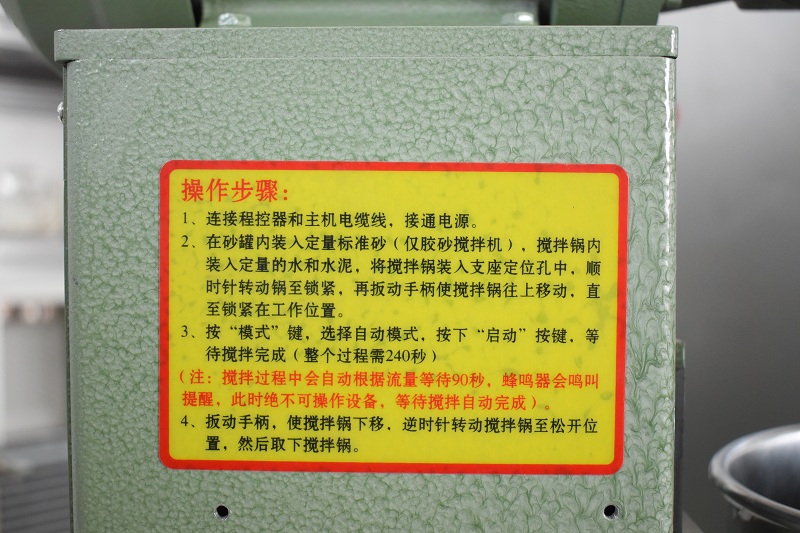

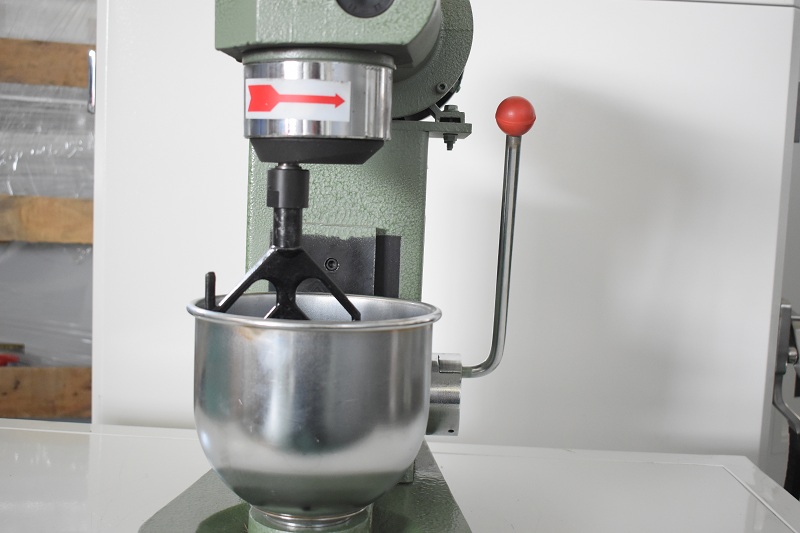

    搬動手柄可使燕尾板帶動攪拌鍋沿立柱的導軌上下移動。上移到位后旋緊定位螺釘即可攪拌，卸下攪拌鍋與之相反。將程控器插頭插入面板的“控制輸入”插座，接通電源，數碼管亮表示電源接通，程控器數碼管顯示為0。本機電器操作分手動和自動兩種。用戶可根據需要選擇。
自動：按“模式”鍵，自動指示燈亮，此時處于自動模式，按下程控器“啟動”按鈕，即自動完成一次試驗，并自動停止，相應指示燈依次閃亮。當一次自動程序結束后，在此按下“啟動”鍵，又開始執行下一次自動程序。試驗結束后，扳動手柄使攪拌鍋向下移，逆時針轉攪拌鍋至松開位置，取下攪拌鍋。
手動：按“模式”鍵，手動指示燈亮，此時處于手動模式，根據試驗需要，選擇功能按鍵，人工計時。
“模式”鍵：用于手動、自動方式轉換。
“速度”鍵：用于攪拌葉高低轉速轉換。
“啟動”鍵：啟動試驗。
“暫停”鍵：在運行過程中如需中途停機，可按下此按鍵，再次按下該鍵，可恢復暫停前的試驗狀態。
“停止”鍵：結束該次試驗。
調整與保養：
調整: 本機出廠前已將攪拌葉與攪拌鍋之間的工作間隙調整到2±lmm，經試車后或維修時確需調整，方法如下：
攪拌葉片與攪拌鍋之間的工作空隙，若超過2±lmm，可松開調節螺母，旋轉葉片，合格后再擰緊調節螺母，或松開電機與立柱，減速箱法蘭與電機聯接的螺釘，合格后再擰緊螺釘。
保養：
應保持工作場地清潔，每次使用后應徹底清除攪拌葉與攪拌鍋內外殘余凈漿，并清掃散落和飛濺在機器上的灰漿及臟物，擦干后套上護罩，防止落入灰塵。
本機無外部加油孔，減速箱內蝸輪、齒輪及軸承等運動部件每季加二硫化鉬潤滑脂一次，加油時可分別打開軸承蓋。燕尾板與立柱導軌及各相對運動零件的表面之間應經常滴入機油潤滑。每年應將機器全部清洗一次，加注潤滑劑。
若機器運轉時遇有金屬撞擊噪聲，應先檢查攪拌葉與攪拌鍋之間的間隙是否正確。
當更換新的攪拌鍋或葉片時，均應按前述方法調整間隙。
使用攪拌鍋時要輕拿輕放，不可隨意摔碰，以防鍋變形。
應經常檢查電氣絕緣情況。在溫度20℃±5℃、相對濕度50%~70%時的冷態絕緣電阻≥5M?

程控器背部引出航空插頭

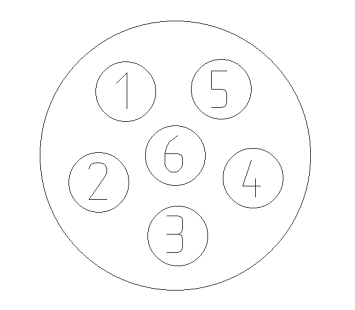

航空插頭接線定義：
1、2、3-----------電機慢速控制
4、5、6-----------電機快速控制


說明：此6芯插頭接至主機內部執行電器。用戶只需將航插正確連接到主機即可。建議用戶切勿自行更改內部線路，如有必須，可請專業人士進行操作。
    系統供電電源直接至程控器。本系統380V三相三線供電，無需零線。用戶需將程控器背部甩出的電源進線正確連接至安全穩定的380V電源。初次開機運行請注意攪拌葉運轉方向，如若方向不正確，將三相供電電源的任意兩根交換位置即可。
