SHK-2101移動橋式坐標測量機

選型方案及技術參數
1、技術特點與優勢
1.1主機
u 工作臺支撐點采用3+2支撐方式，三個主支撐點經過嚴密計算，保證工作臺變形量最小，提高測量機精度。兩個輔助支撐點確保測量機的穩定、安全、可靠。
u 框架采用全封閉結構，采用優質鋁合金材料，即保證了框架的剛度又減輕了框架的重量，提高了框架運動平穩性，提高了測量機動態測量精度。
u X、Y、Z三軸導軌均采用精密級花崗巖氣浮導軌，三軸具有相同的溫度效應，保證了測量機精度。
u 花崗巖氣浮導軌氣浮布置嚴格按照面、線、點定位原則，做到既不過定位又不失定位，即保證測量機的精度又保證安裝工藝性。
u X橫梁采用專利技術，梯形截面45°放置技術，是相同高度、寬度矩形橫梁氣浮跨距的1.4倍，有效的提高了測量機精度。
u Z軸采用低摩擦氣缸平衡重力技術，可實現隨時調節平衡重力，同時提高了Z軸運動平穩性，提高了測量機動態測量精度。
u 整機采用先進的有限元分析設計，對零件進行結構優化設計。

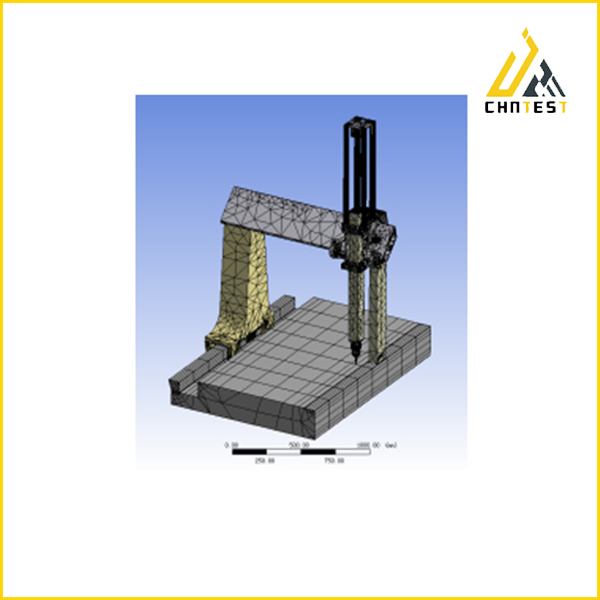

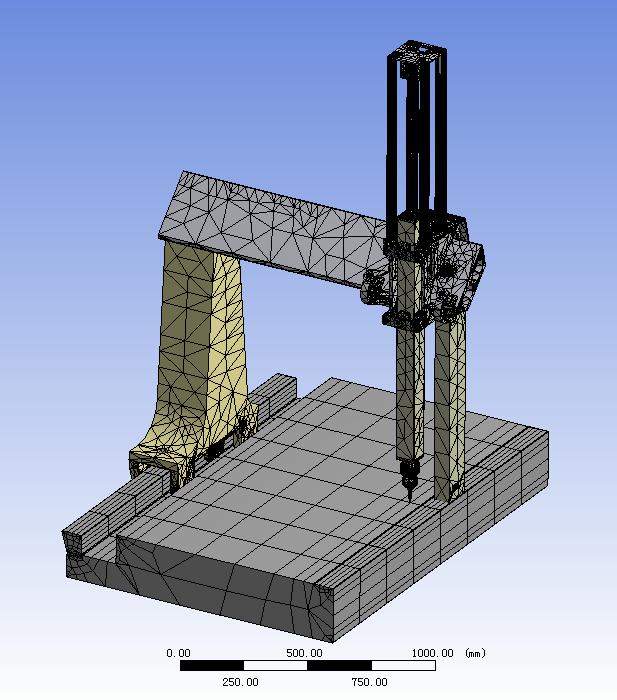

網格化分析                                  變形計算

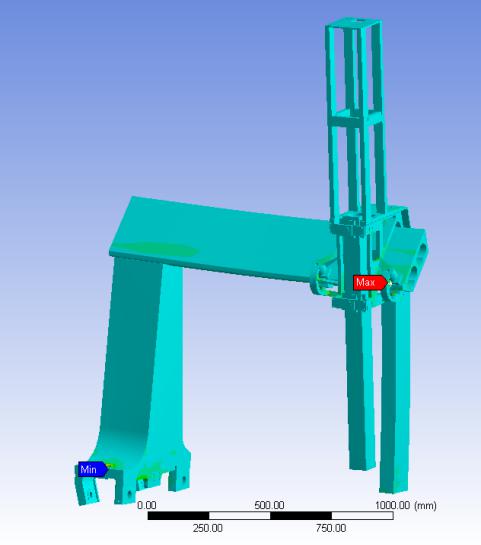

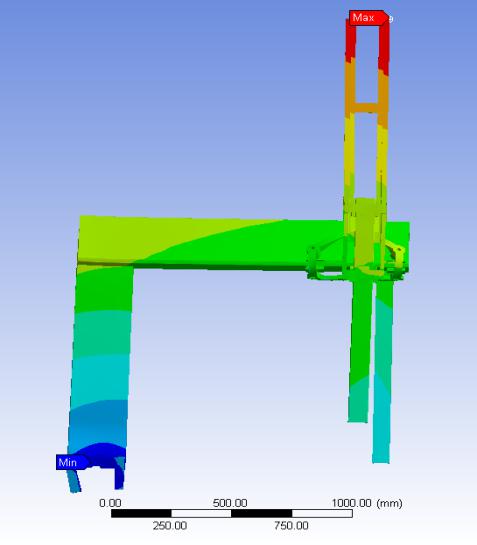

應力計算                              溫度變形分析

u 設備依托現代工業設計理念，充分考慮了人機工學特點，使設備具有操作舒適性。
u 設備采用多重防護措施，如：Z軸平衡氣缸壓力實時檢測保護、開機空氣軸承延時通氣保護、空氣軸承工作壓力實時檢測、軟限位、電限位、硬限位三重保護功能、長時間無人操作斷電保護等多項保護功能，大大提高了設備的使用安全性。
u 配置了精密級氣源過濾器，對油、水過濾精度可達0.1um，過濾率達99.93%，保證了花崗巖氣浮導軌安全可靠運行。
u 驅動系統采用國際知名品牌的高性能直流伺服電機、同步齒形帶傳動裝置，確保傳動更快捷、更精準、運動性能更佳；
u 采用進口精密光柵系統為測量機提供了準確可靠的長度計量基準，保證了機器測量的重復性；
u 測量機出廠前經過質檢部門48小時連續無故障空運行試驗，保證了機器測量過程中的穩定性；
u 配備進口測頭系統可滿足多種測量需要；
1.2控制系統：歐洲知名CNC控制系統
u DCC 控制器是德國MORA Metrology GmbH公司為了適應中國的市場需求隆重推出的一款高性價比的運動控制器，能夠廣泛適用于各種工況的高性能、高可靠性的運動控制解決方案。
u DCC控制器采用國際先進的上、下位機式的雙計算機控制系統，利用控制層和應用層獨立運行的原理，使得測量機（CMM）的測量效率、精度和穩定性等功能極大地提高；
u DCC控制器內部的控制單元、伺服單元、接口板和CPU主板緊湊的整合在一個機箱內，減少了控制系統的外部連線，保證了系統的可靠穩定性；
u 控制器內部采用先進的連續運動軌跡插補算法，可進行測量軌跡的優化整合，自動生成合理的測量運動軌跡；
u 控制系統采用多種控制模式，提供多種安全保障功能，增加了安全可靠性。當有意外發生時，控制器則能夠在極短時間內切換到相應的安全模式，并診斷出故障原因；
u 驅動系統采用直流伺服電機驅動，可使電機按照T曲線速度或S曲線速度運動，確保機器運動狀態保持平穩；
u 控制器內部具有溫度監控系統，可避免因欠壓、欠流等情況下發熱高而引起的故障；
u 此類控制器提供TCP/IP，RS232等多種通訊方式，以便于控制系統與計算機連接或和其它外圍設備連接；
u 與控制器相匹配的操縱桿，具有12個自定義功能鍵，同時具有根據操作者相對機器不同位置進行操作方向設置的功能鍵，使應用起來更加方便；
u 每種規格型號的控制器具有多種備選插口，可以極大地滿足客戶需求；
u 此類控制器具有超強的抗電磁干擾能力
u 同時此類控制器支持觸發式、掃描式、線激光式、光學影象等多種測量方式，可以滿足不同測量機測量目的所需；
u 此類控制器可支持與加工機床的通訊連接，并具有機床運作時所需的G代碼和M代碼功能。
2、技術指標
2.1測頭系統
    ①RENISHAW PH10T自動雙旋轉分度測頭座
 特     點：自動旋轉測頭座，具有防碰撞保護裝置，具有M8測頭接口。
技術參數：

項目		參數
分度機構	繞A軸（水平軸）	范圍0°～105°最小步距7.5°
	繞B軸（鉛垂軸）	范圍±180° 最小步距7.5°
空間位置		720個
最大輸出扭矩		0.45Nm
允許最大加長桿長度		300 mm
重量		645g

    ②RENISHAW TP20觸發測頭
技術參數：

項目	參數
感應方向	±X      ±Y     ＋Z
測針接口	M2
重量	22g
額定壽命	＞106 times


③測針組

測針加長桿：

測針中心座：

測頭加長桿

   ④校準器： Φ25及萬向球座Kit T5    1套
⑤性能指標：

2.2環境要求

2.3 計算機系統

2. 4軟件系統：AC-DMIS EXT測量軟件包

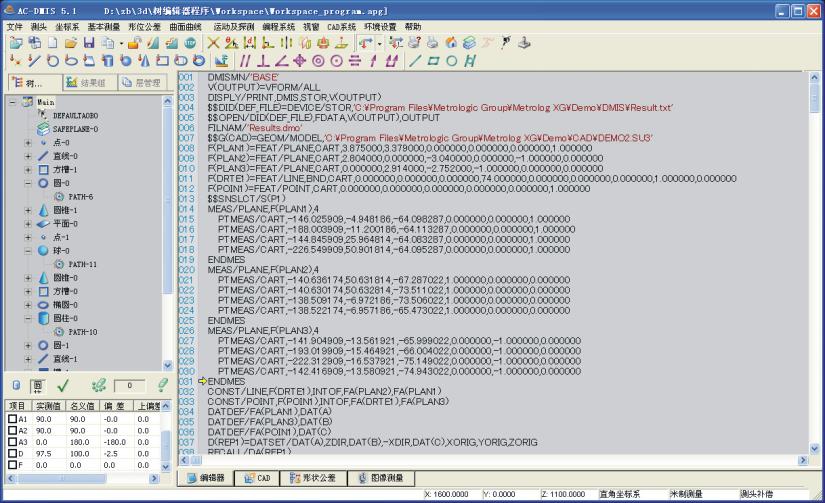

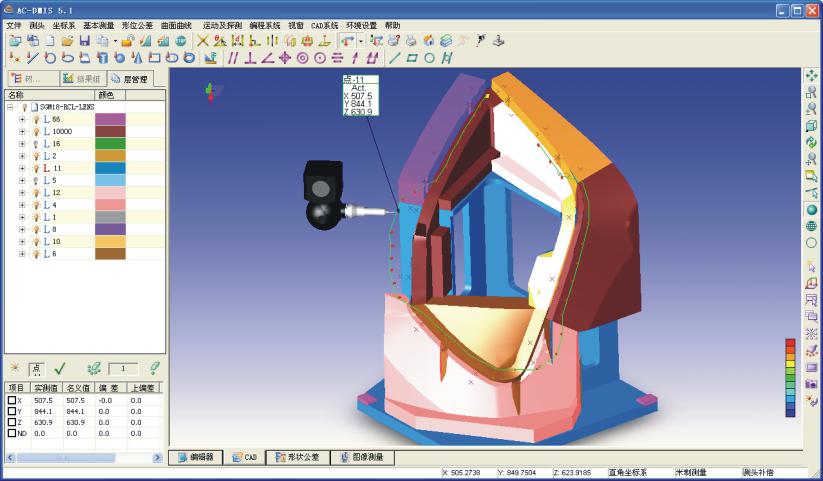

開發的新一代通用三維測量軟件包。以通過PTB認證的嚴謹算法為核心，以體現當今國際上專業三維建模、數字模擬及CAD/CAM軟件開發最先進理念的高效、穩定的開發平臺為基礎，融合愛德華測量設備股份有限公司的創新精神和在坐標測量領域的豐富經驗，AC-DMIS 通過其簡便易用的操作界面、豐富完善的功能、無限的可擴充性及ISO標準的公差評判為各界各種各樣的幾何量測量問題提供了有效、便捷、完美的解決方案。幾千家的客戶群就是AC-DMIS強大測量功能軟件成功的見證者。
·
支持多種控制系統如，UCC、PANTEC、SB等；
· 支持多種測頭，如：觸發式、連續掃描式、影像式和線激光等，方便進行多種形式的測量；
·
模塊化的軟件結構，具有無限的加掛各種專用軟件（齒輪、葉片、凸輪、蝸輪蝸桿等）及進行二次開發的可能；
· 具有簡潔直觀的操作界面及可追溯的清晰的操作流程記錄；
· 具有點、線、面、圓、圓柱、圓錐、橢圓、圓槽、方槽、圓環、球、曲線等多種基本幾何元素的測量及評定；
·
通過對元素的構造、轉換、再現、投影、存儲/調用及相關計算，可實現對已測元素進行后續操作，得到設備不同狀態的轉換結果、角度、距離等；
· 強大的形位公差測量功能涵蓋了所有的相關內容及評定方式，測量內容包括直線度、平面度、圓度、圓柱度、輪廓度、垂直度、平行度、傾斜度、同軸度、同心度、對稱度、位置度、跳動誤差測量、徑向圓跳動、徑向全跳動、端面圓跳動、端面全跳動；公差規則包括獨立原則和相關原則等；
·

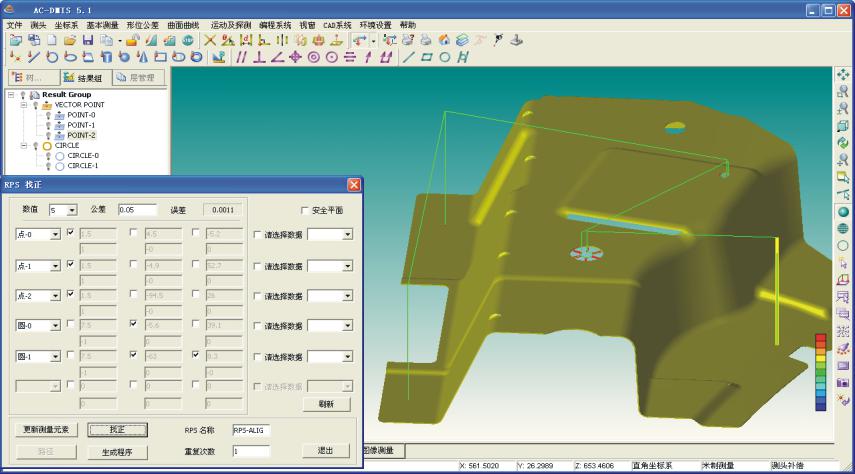

不同工件坐標系的建立方式可滿足各種工件的測量和評定，有適合于箱體類零件的工件位置找正，有適合于復雜曲面類的RPS找正，也有適合于模具檢具類的三個中心點找正及曲面321找正等；
· 支持多語言的隨意切換，公、英制的選擇，極、直坐標系下測量的選擇等；
· 具備清晰的樹形程序編輯器和方便快捷的字符式程序編輯器，通過智能化的自學習測量，即使不懂編程亦能應用自如；
· 簡捷直觀的測量路徑顯示功能，以便判斷運動軌跡是否安全合理，測量過程是否干涉；
· 可實現手動測量與參數化的特征測量之間的無縫切換；
·

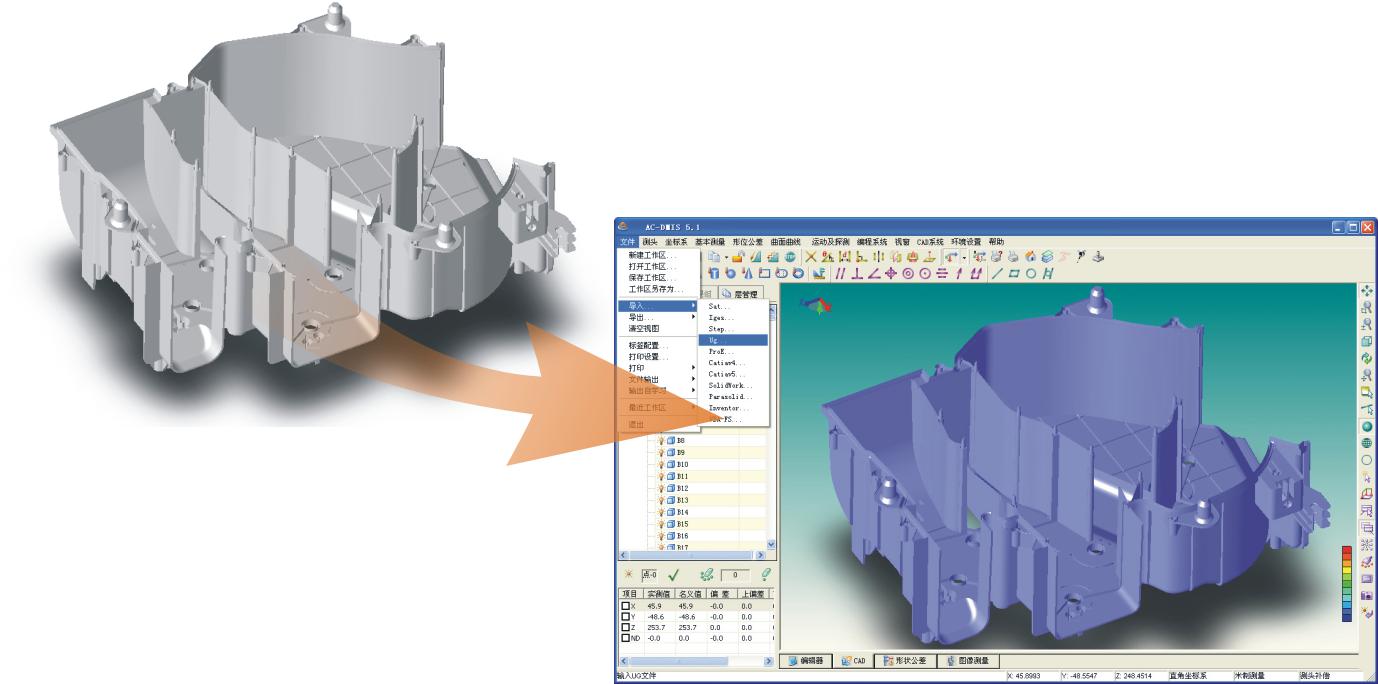

具有CAD三維模型（SAT、IGES、STEP）的導入與轉換功能；可用鼠標直接在模型上拾取基本幾何元素、曲線、曲面等元素，自動生成程序并完成特征測量；
· 基于三維模型的脫機編程、模擬測量和同步測量的實現，使編程更加直觀；

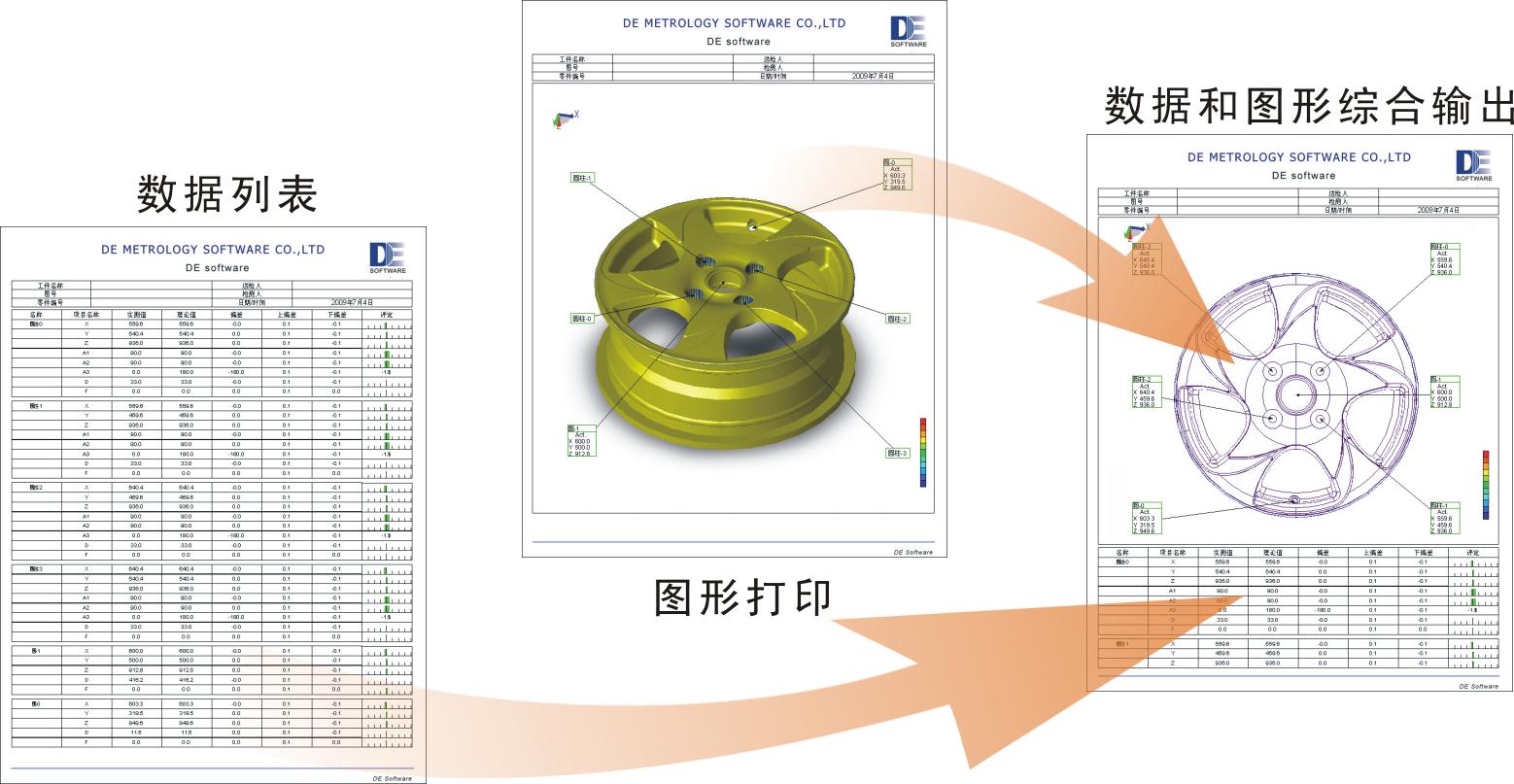

· 具備多種輸出格式，如：word、excel（Microsoft office或Open office）、bmp、pdf、iges、step、dat、文本文件；
提供客戶自定義樣式的報告，方便客戶對測量結果進行統一管理；
